屋面和地下室不锈钢水箱技术参数和合同要求

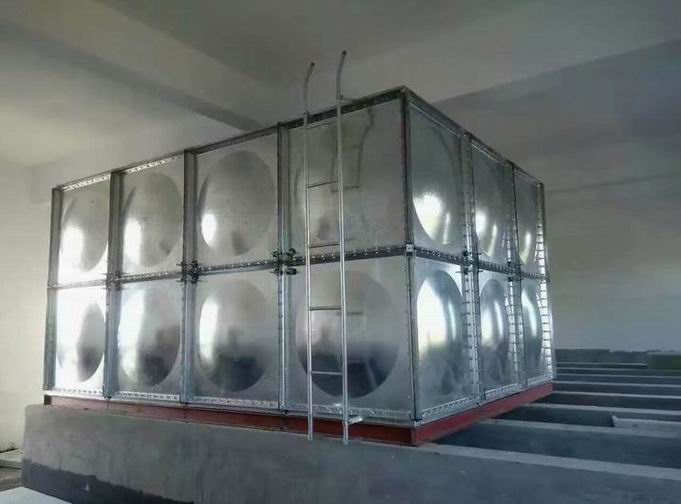

1、地下室消防水箱

1.1、材料选用SUS304不锈钢标准凹凸冲压板材，翻边30mm，球冠高度80mm。

1.2、尺寸按图示尺寸制作

1.3、底板厚度2.0mm、下侧板厚度2.0mm、中侧板厚度2.0mm、上侧板厚度1.2mm、盖板厚度1.2mm。

1.4、拉筋采用30*30mm壁厚2.0mm的SUS304不锈钢角钢，间距按板材模数。

1.5、撑盖处用1.2mm后30*30mmSUS304不锈钢角钢做加强

1.6、进出水管和爬梯连接处用30*30mm壁厚1.2mm角钢做加强。

1.7、超过10米长或可以自然分隔处，用壁厚1.5mmSUS304不锈钢板材做分隔板和加强拉接板，拉接板沿高度方向分三层，每层500mm高，间距500mm。

1.8、水箱基础由总包单位实施。

1.9、进出水管、连接水管等全部按图示管径和位置，预留法兰盘接口，材料采用SUS304不锈钢。

1.10、爬梯按常规实施，壁厚2.0mm30*30mmSUS304不锈钢角钢做边框，梯步采用直径16mmSUS304不锈钢圆钢。

1.11、液位计采用标准配置。

2、屋面水箱

1.1、尺寸为4.0m*3.0m*2.0m。

1.2、其余要求同地下室水箱。

3、制作要求及验收要求：
3.1、现场采用氩弧焊，焊接要保证无虚焊、无夹渣，焊条选用高于基材型号。

3.2、表面光滑、无裂纹、焊缝无气泡，内衬结构排列要匀称，无毛刺，确保水箱各面保持垂直，垂直度不大于2-3％，。

3.3、水箱安装结束，内外进行清理、去污。

3.4、制作安装完毕后，作满水试验。水箱满载时箱壁无变形、无渗漏。

3.5、水箱四周有≥500mm的检修空间。外观检验无锈蚀，无污染：注满水24h，箱体无明显变形和箱体附属配件无渗漏水现象，焊缝无渗漏为合格。

3.6、进场材料必须要有有效材质报告和检验证书，并且要求对进场材料进行材料送检。
